在不干胶标签规模化生产中，模切与排废是决定成品良率、生产效率与外观品质的核心工序。绝大多数产线停机、批量返工、客诉问题，均集中在排废边断裂、溢胶粘刀、套位偏移、底纸切穿、小尺寸标签排废失败等高频故障。很多车间操作人员仅掌握临时应急手段，缺乏系统性故障排查逻辑与标准化调试规范，导致同类问题反复出现，持续损耗产能、拉高生产成本。本文结合标签印刷行业圆刀、激光模切主流工艺的现场实操经验，梳理15类高频模切排废异常问题，深度拆解故障底层成因、差异化调试技巧与长效改善方案，适配车间调机、工艺优化、材料选型、品质管控全场景落地使用。

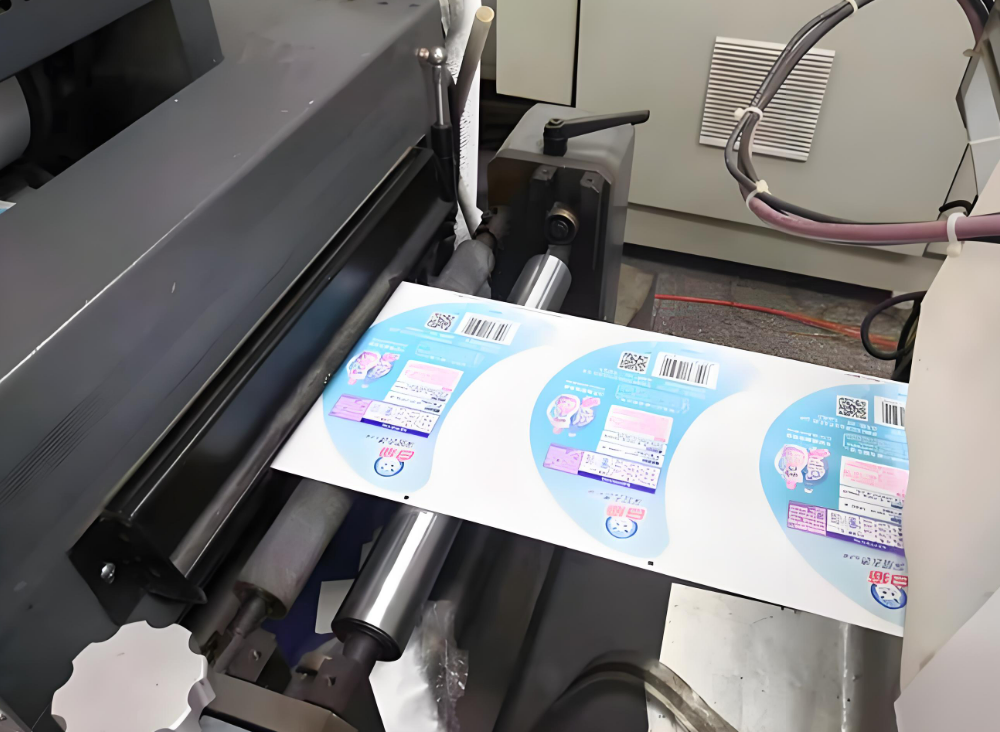

问题1 排废边频繁断裂 频繁停机穿纸如何根治
排废边断裂是标签模切车间最普遍的故障，反复停机穿纸会直接打断生产节拍，大幅降低量产效率。该故障并非单纯的设备调试问题，而是排版设计、模切压力、排废张力三大维度协同失衡导致。从行业实操案例来看，多数车间仅通过放缓排废速度临时缓解，无法从根源解决问题。
核心故障诱因分为三类：一是排版设计不合理，排废边预留宽度不足，异形标签收窄位置应力集中，极易撕裂；二是排废张力参数超标，拉力超过废边材料承受极限；三是模切压力过大，刀刃过度切入基材，隐性切伤底纸纤维，运行过程中逐步断裂。
长效优化方案需从源头落地：标准化排版中常规标签排废边宽度不得低于3mm，异形、不规则标签的收窄薄弱区域，必须预留2mm以上安全废边；模切压力严格把控临界点，遵循“切断面材与胶层、不损伤底纸硅涂层”的核心原则，可采用红墨测试法校验，确保底纸压痕仅停留在表层，无深层损伤；排废张力遵循“最小值适配原则”，由低档位逐步上调，找到可稳定排废的临界参数，避免高张力拉扯废边。
问题2 模切溢胶持续粘刀 越切越粘的解决办法
模切过程中胶水渗出粘附刀模，会导致切边毛边、积胶堆料、成品脏污，且积胶会持续加剧粘刀问题，形成恶性循环，是影响标签外观品质的核心痛点。溢胶故障的核心原理为模切刀刃挤压基材，使胶层胶体从裁切缝隙渗出堆积，故障高发程度与胶水性能、车间温度、模切速度、刀刃工艺直接相关。高温夏季车间环境温度超28℃时，胶体流动性增强，溢胶粘刀问题会大幅加剧。
行业标准化解决方案分为长期根治与临时应急两类。长期优化优先选型高内聚力、高剪切强度的压敏胶，胶体稳定性更强，挤压状态下不易渗出；设备端优选55°至60°大角度刀刃，可有效降低裁切挤压应力，减少胶体溢出概率，同时采用特氟龙涂层刀模，利用低表面能特性从根源减少粘胶附着。日常生产中需严控车间恒温环境，规避高温软化胶体。针对已出现的粘刀问题，可使用专用脱模剂快速清洁，但该方式仅为应急手段，无法解决材质与工艺的核心隐患。
问题3 模切标签尺寸波动 套位偏差超0.3mm如何排查
成品标签尺寸忽大忽小、套位精度超标，会直接导致批量成品报废，无法满足高端客户的贴合装配要求，是高精度标签生产的主要质控难点。该故障并非单一设备问题，而是材料形变、设备精度、张力控制、机械装配多维度问题叠加导致，需遵循由浅入深的标准化排查逻辑。
首先排查物料张力稳定性，放卷、收卷张力波动会直接造成面材拉伸形变，出现阶段性尺寸偏差；其次校验刀模与底辊平行度，设备两端压力不均，会引发圆周方向尺寸漂移，造成套位偏移；再次检查传动结构，齿轮磨损、伺服电机重复精度下降，会产生累积性尺寸误差，长期生产偏差持续放大；最后核查环境与材料特性，PP合成纸等柔性面材对温湿度极其敏感，温湿度波动引发的吸湿、热膨胀形变，也是尺寸不稳定的隐形诱因。生产高精度套位标签时，需全程恒温恒湿管控，并定期校准设备传动精度。
问题4 排废边缠绕排废辊 越缠越紧的调试技巧
排废边缠绕辊体多出现于薄款面材、窄废边生产场景，废边持续缠绕会导致废边拉扯变形、断边停机，严重时会损伤设备辊体。故障核心成因集中在废边切入角度不合理、辊体表面摩擦力过大、废边带胶粘连三个维度。
现场调试可三步快速解决：优化走纸路径，将废边切入排废辊的角度控制在15°至30°小角度区间，避免大角度拉扯堆积；降低辊体摩擦系数，在排废辊表面加装光滑套管或缠绕低摩擦专用胶带，减少废边贴合阻力；增设导向压辊，在排废辊前端加装限位导向辊，强制规整废边走向，杜绝偏移缠绕。同时需同步排查溢胶问题，带胶废边粘性大幅提升，是缠绕故障的高频诱因，需联动优化模切工艺。
问题5 半穿模切切穿底纸或切不断面材 精准调刀诀窍
半穿模切（kiss-cut）是不干胶标签生产的核心精密工艺，要求精准切断面材与胶层、完整保留底纸完整性，工艺容错率极低。常规标签面材加胶层总厚度仅60至120μm，底纸可利用安全余量仅5至8μm，压力微调失误就会出现切穿底纸、切不断面材的故障，是车间调机的核心难点。
行业成熟调刀标准可精准规避两类问题：初期采用低压试切模式，试切后撕除废边，通过手感核验底纸状态，以“表面轻微凹凸、无破损开裂”为基础标准；量化精准管控可将底纸压痕深度控制在硅层厚度的50%至70%，借助放大镜、显微镜辅助观测，彻底规避手感误差。严禁直接高压调刀，避免压力过载破坏底纸硅层，影响后续离型性能。
问题6 圆刀与激光模切工艺 排废效果差异化对比
圆刀模切与激光模切是目前标签行业两大主流工艺，二者排废效果、适用场景、品质特性差异显著，企业需根据订单批量、精度要求、成本预算合理选型。圆刀模切属于物理滚动裁切，刀刃渐进式切入基材，相较于平刀垂直冲切，对胶层的挤压应力更小，切边平整干净、溢胶概率低，量产稳定性强，适配大批量标准化标签生产，是目前行业主流量产工艺。
激光模切为无接触热切割工艺，无物理挤压，从根源杜绝溢胶粘刀问题，且切缝仅0.1至0.2mm，废边结构完整性更好，小尺寸、异形标签排废成功率更高。但其短板同样明显，设备采购与运维成本更高，量产速度低于圆刀工艺，仅适配小批量、多品类、超高切边品质要求的定制订单。综合来看，标准化大批量订单优先选用圆刀模切，高端定制高精度订单优选激光模切。
问题7 小尺寸标签排废成功率低 专项优化方案
尺寸15mm×15mm以下的微型标签，普遍存在废边面积小、受力薄弱、剥离阻力不均的问题，排废过程中极易断边、带料，量产良率极低，是行业共性工艺难题。针对该类产品，单一调整设备参数效果有限，需从排版、材料、设备、工艺多维度协同优化。
实操落地方案针对性极强：排版端将单排排版优化为双排、多排结构，拓宽整体废边宽度，分散单点拉力；异形小标签排版时连通废边结构，形成网状受力体系，避免局部应力集中；材料端选用高硅含量底纸，将离型力控制在3至5g/25mm，大幅降低标签剥离阻力；生产端适当降低排废速度，为废边剥离提供缓冲空间，减少瞬时拉扯断裂风险。针对超微型标签，可采用无排废新工艺，模切完成后直接整体转移贴标，彻底规避排废故障。
问题8 模切收卷背面透胶 放卷粘连成团根治方法
标签收卷后背面透胶、放卷粘连结块，行业内称为堵胶现象，主要成因是胶层在卷压应力作用下发生冷流渗透，高温、高张力、软质胶体都会加剧该故障。热熔胶材质相较于水性胶，冷流渗透概率更高，夏季仓储环境高温会进一步放大问题，直接导致成品无法正常使用，批量报废风险极高。
行业优先级最高的根治方案分为四层：核心材质端优选高内聚力压敏胶，提升胶体稳定性，抑制冷流渗透；设备端严控收卷张力，杜绝张力过大导致的卷内高压挤压；仓储端规范存放方式，成品卷料优先竖放，禁止多层横叠挤压；环境端管控仓储温度，避免高温环境加速胶体流动。针对已出现粘连的卷料，可放入5℃至10℃冷库静置4小时，胶体冷却定型后再放卷，可有效缓解粘连问题，为应急处理最优方式。
问题9 PET与格拉辛底纸 半穿模切适配性选型逻辑
半穿模切的成品精度与稳定性，高度依赖底纸材质性能，格拉辛底纸与PET底纸是行业两大主流材质，二者适配场景、工艺难度、容错率差异极大，车间需根据生产需求精准选型。格拉辛底纸凭借致密平滑的表层结构、均匀分布的硅涂层，拥有更宽的模切压力容错区间，调机难度低、量产稳定性强，是常规半穿模切的通用优选材质，适配绝大多数民用、日化、食品标签生产。
PET底纸尺寸精度极高，厚度误差可控制在±2μm，温湿度适应性强、无吸湿形变，适配±0.1mm以内的超高精度套印标签生产。但该材质半穿工艺难度极大，耐切穿性能弱，压力微调不当就会穿透底纸，对设备精度、调机水平、压力控制系统要求极高。选型核心逻辑：常规半穿量产订单优先选用格拉辛底纸；高精度套印、高端工业标签订单，可搭配精密压力设备使用PET底纸。
问题10 冬夏温湿度波动 模切参数标准化搭建方法
车间温湿度的季节性波动，会直接改变面材柔软度、胶层粘弹性、底纸尺寸稳定性，导致冬季、夏季通用参数完全失效，频繁出现模切不良、排废异常。多数中小型车间未建立季节性参数标准，仅凭师傅经验调机，品质稳定性无法保障。
标准化落地方法可彻底解决该问题：每季度开展一次设备压力标定，记录对应温湿度环境下的最优模切压力参数，建立车间专属的温度-压力补偿台账；形成通用补偿规则，环境温度每下降5℃，模切压力上调3%至5%，抵消低温下面材变硬、胶体变脆带来的裁切不良问题。具备智能化设备的产线，可加装压力闭环监控系统，实现温湿度实时感应、参数自动补偿，彻底摆脱人工经验依赖。
问题11 排废后标签表面压痕划伤 精准定位故障环节
成品标签表面出现压痕、线状划伤，会直接影响外观品相，无法满足高端客户验收标准，需精准区分模切压痕与走纸划伤两类故障，针对性排查整改。模切压痕多集中在标签边缘，呈规则带状分布，核心诱因是刀刃钝化，钝刀裁切需要更大压力，会对标签表面形成挤压压痕，长期生产还会出现毛边、切不透问题。
走纸划伤多为表面随机线状划痕，无固定规律，主要是走纸路径导辊表面积累残胶、毛刺、杂质，基材高速运行时被摩擦划伤。PE、PP等薄膜类面材质地柔软，划伤概率远高于纸质面材。优化方案需针对性落地：定期打磨更换钝化刀模，减少模切挤压压力；全面清洁走纸导辊，替换普通导辊为包胶辊、特氟龙涂层低摩擦导辊，从根源规避表面划伤。
问题12 模切废边夹带标签成品 剥离失衡故障排查
排废过程中标签随废边剥离带走，核心本质是标签与底纸的剥离力，大于标签与废边的连接拉力，应力失衡导致成品脱落报废。该故障多出现于异形标签、薄款面材生产场景，常规排查易忽略材质、结构、设备角度等隐形诱因。
完整排查优化逻辑涵盖四大维度：一是核查底纸离型力，硅涂层涂布不均、底纸过期会导致离型力超标，剥离阻力过大引发带料；二是优化标签结构，尖角标签应力集中，裁切剥离时极易脱落，排版时可优化圆角过渡；三是规范排废角度，将排废角度稳定控制在90°至120°，避免大角度拉扯放大剥离力；四是适配面材挺度，薄PE等低挺度面材易形变随废边脱落，可适当加大排废辊直径，减小基材弯曲弧度，分散剥离应力。
问题13 激光模切标签黄边焦痕 外观不良彻底消除方案
激光模切产生的黄边、焦痕，是激光高温热影响区导致面材表层碳化氧化形成的外观缺陷，在透明、浅色标签上尤为明显，是高端标签生产的主要客诉点。该问题并非设备故障，而是激光热加工的固有特性，可通过参数调试、工艺辅助、材质选型完全规避。
行业成熟优化方案落地性极强：调试设备参数，提高切割速度、降低单点激光功率，缩短热能持续输入时间，减少碳化现象；加装氮气吹扫辅助装置，隔绝切割区域氧气，抑制高温氧化变色；合理选型面材，优先选用激光专用无焦痕基材，浅色、透明面材重点适配优化工艺；白色哑光面材抗焦痕效果更优，对外观瑕疵包容性更强，可根据客户需求适配选型。
问题14 模切后标签离型力升高 硅层损伤改善方法
很多车间会遇到来料离型力正常，模切收卷后离型力异常变大的问题，直接导致后续自动贴标机剥离卡顿、断标、贴标不良。故障核心成因分为两步，一是模切刀刃挤压会局部破坏底纸硅涂层完整性，模切压力越大、刀刃越钝，硅层损伤越严重；二是收卷存放过程中，胶层在压力作用下渗透至硅层微损伤缝隙，进一步增大剥离阻力，导致离型力持续上升。
长效改善方案需从工艺与材质双向落地：严格管控模切压力，杜绝过切、超压裁切，减少硅层机械损伤；优先选用高交联密度硅油涂层底纸，该材质表层结构致密，抗挤压、抗渗透性能更强，可有效抵御模切工艺损伤，稳定离型力参数，保障后续贴标工序顺畅运行。
问题15 全穿模切排废带料 保证标签稳定留存底纸技巧
全穿模切工艺需彻底切断面材与胶层，标签完全依靠吸附力固定在底纸上，排废过程中极易出现带料脱落问题。核心诱因是标签与底纸吸附力不足，无法抵消排废拉扯拉力，静电干扰、排废速度过快、排版不合理都会加剧该故障。
多维度落地解决方案可彻底解决问题：设备端降低排废速度，减小瞬时拉扯应力，同时在排废点位加装负压吸附台板，从底纸侧强化标签固定效果；环境端管控车间湿度，将湿度维持在45%至55%RH，消除静电干扰，避免轻质标签被静电吸附带起；排版端优化结构，大尺寸标签可增设连接桥点位，让标签与废边保留微小连接结构，排废时依托结构拉力留存标签，后续由贴标机自动冲断，兼顾排废效率与成品良率。
行业实操总结
以上15类高频故障，完整覆盖不干胶标签圆刀模切、激光模切、半穿模切、全穿模切全工艺链路，囊括设备调试、材料选型、排版设计、环境管控、季节参数适配、故障应急处理等全维度实操要点。不同于碎片化的临时调机技巧，整套排查优化逻辑以工艺原理为核心，打通了“故障现象-底层成因-长效整改”的落地闭环，可直接作为标签生产车间调机标准、工艺培训、品质管控、供应商选型的核心参考依据，有效降低模切排废不良率、减少停机损耗、提升量产稳定性与成品品质。
客服1
